◈ 삼상복권식-단자대타입 & TRANSFORMER (판넬용)

▣ 사양(SPECIFICATION)

상수(Number of phase) : 3phase, 1phase

주파수(Rated Frequency) : 50Hz, 60Hz

정격전압(Rated Voltage) : 220/440V, 3300/6600V

정격용량(Rated Capacity) : 50VA ~ 500KVA

절연등급(Insulation Level) : B종, H종

주문사양

▣ 형식 및 치수(TYPE & DIMENSION)

▶▶ 판넬용 단상 복권 변압기 (1Ǿ 저압) TRANSFORMER) ◀◀

용량 (KVA)	형식 (MODEL)	DIMENSION						비고
용량 (KVA)	형식 (MODEL)	W	D	H	A	B		비고
50VA	SMT-1L50	80	110	100	65	68		그림 1
75	SMT-1L75	92	120	105	72	69
100	SMT-1L100	100	115	110	80	60
150	SMT-1L150	110	120	120	93	67
200	SMT-1L200	110	125	120	93	72
300	SMT-1L300	120	150	130	10	90
500	SMT-1L500	140	160	145	120	93
750	SMT-1L750	160	170	160	125	102
1KVA	SMT-1L1K	160	170	160	135	102
1.5	SMT-1L1.5K	185	170	180	151	105
2	SMT-1L2K	185	200	190	151	120
3	SMT-1L3K	220	200	220	183	115
5	SMT-1L5K	245	220	260	203	140
7.5	SMT-1L7.5K	275	250	330	220	145		그림 2
10	SMT-1L10K	310	250	350	200	160
15	SMT-1L15K	350	260	400	250	250
20	SMT-1L20K	350	320	470	250	250
25	SMT-1L25K	400	350	500	260	250
30	SMT-1L30K	400	350	500	260	250
40	SMT-1L40K	420	370	650	260	280
50	SMT-1L50K	500	37	650	260	280
75	SMT-1L75K	550	450	750	280	320
100	SMT-1L100K	600	480	800	300	340
150	SMT-1L150K	700	500	850	320	350

▶▶ 판넬용 단상 복권 변압기 (1Ǿ 고압) TRANSFORMER) ◀◀

용량 (KVA)	형식 (MODEL)	DIMENSION						비고
용량 (KVA)	형식 (MODEL)	W	D	H	A	B		비고
0.5	SMT-1H 0.5	220	200	250	185	120		그림3
1	SMT-1H 1	245	210	310	205	115
2	SMT-1H 2	280	210	340	240	170
3	SMT-1H 3	280	210	340	240	170
5	SMT-1H 5	340	270	400	280	180
7.5	SMT-1H 7.5	350	300	450	300	180
10	SMT-1H 10	400	350	450	300	180		그림4
20	SMT-1H 20	450	350	550	280	220
30	SMT-1H 30	450	350	600	300	220
50	SMT-1H 50	500	380	650	330	250
75	SMT-1H 75	550	400	750	350	280
100	SMT-1H 100	550	440	750	350	280
150	SMT-1H 150	600	500	800	380	300
200	SMT-1H 200	650	550	850	400	300
300	SMT-1H 300	750	650	1000	450	350
400	SMT-1H 400	900	700	1200	480	400
500	SMT-1H 500	1000	800	1300	500	400

▶▶ 판넬용 삼상 복권 변압기 (3Ǿ 저압) TRANSFORMER) ◀◀

용량 (KVA)	형식 (MODEL)	DIMENSION						비고
용량 (KVA)	형식 (MODEL)	W	D	H	A	B		비고
0.5	SMT-3L0.5	200	180	200	172	92		그림 5 그 림 1 0
1	SMT-3L1	240	180	210	210	105
2	SMT-3L2	280	250	250	240	110
3	SMT-3L3	280	250	250	240	135
5	SMT-3L5	350	280	300	270	140
7.5	SMT-3L7.5	350	300	300	330	160
10	SMT-3L10	400	330	330	360	160
15	SMT-3L15	400	350	330	360	200
20	SMT-3L20	450	380	400	280	200		그림 6 그림 1 0
30	SMT-3L30	500	380	450	300	20
50	SMT-3L50	550	400	580	350	300
75	SMT-3L75	600	450	650	400	330
100	SMT-3L100	700	450	800	500	350
150	SMT-3L150	800	530	850	550	370
200	SMT-3L200	900	560	950	600	380
300	SMT-3L300	1000	600	1000	650	400
400	SMT-3L400	1100	600	1100	700	420

▶▶ 판넬용 삼상 복권 변압기 (3Ǿ 고압) TRANSFORMER) ◀◀

용량 (KVA)	형식 (MODEL)	DIMENSION						비고
용량 (KVA)	형식 (MODEL)	W	D	H	A	B		비고
5	SMT-3H5	400	400	460	250	180		그림 7
10	SMT-3H10	450	400	500	300	200
20	SMT-3H20	500	450	580	350	220
30	SMT-3H30	550	450	650	370	220
50	SMT-3H50	600	500	700	400	280		그림 8
75	SMT-3H75	650	500	800	450	300
100	SMT-3H100	750	500	850	500	320
150	SMT-3H150	800	550	850	500	350
200	SMT-3H200	900	550	900	550	380
300	SMT-3H300	1000	600	1100	600	400
400	SMT-3H400	1150	650	1250	650	420
500	SMT-3H500	1300	700	1400	700	450

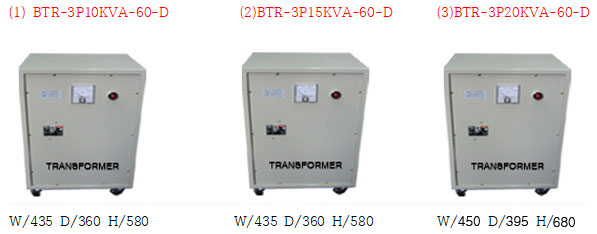

◈ 삼상복권식(케이스일체형) & TRANSFORMER (산업용 고급형)

(트랜스포머 효율 : 98.7%~100%) 적용

▶▶ 건식복권트랜스포머 & Dry Case Double TRANSFORMER (산업용 고급형) ◀◀

Electircal Box Cass Type (주문형외함 : 옥외용/방수능력 : IP25, IP30, IP35, IP40M IP50)T JSXOR

*1차전압 : 200V, 220V, 380V, 440V, 460V, 480V(선택) 등등

*2차전압 : 220V, 380V, 440V(선택) 등등

*주파수 : 60Hz(50HZ는 주문제작)

*중량 : 50kg~150kg

*설치장소 : 옥내, 습기가없는곳

*1차전압 : 200V, 220V, 380V, 440V, 460V, 480V(선택) 등등

*2차전압 : 220V, 380V, 440V(선택) 등등

*주파수 : 60Hz(50HZ는 주문제작)

*중량 : 150kg~200kg

*설치장소 : 옥내, 습기가없는곳

*1차전압 : 200V, 220V, 380V, 440V, 460V, 480V(선택) 등등

*2차전압 : 220V, 380V, 440V(선택) 등등

*주파수 : 60Hz(50HZ는 주문제작)

*중량 : 150kg~250kg

*설치장소 : 옥내, 습기가없는곳

*1차전압 : 200V, 220V, 380V, 440V, 460V, 480V(선택) 등등

*2차전압 : 220V, 380V, 440V(선택) 등등

*주파수 : 60Hz(50HZ는 주문제작)

*중량 : 500kg~900kg

*설치장소 : 옥내, 습기가없는곳

*1차전압 : 200V, 220V, 380V, 440V, 460V, 480V(선택) 등등

*2차전압 : 220V, 380V, 440V(선택) 등등

*주파수 : 60Hz(50HZ는 주문제작)

*중량 : 1200kg~1800kg

*설치장소 : 옥내, 습기가없는곳

*1차전압 : 200V, 220V, 380V, 440V, 460V, 480V(선택) 등등

*2차전압 : 220V, 380V, 440V(선택) 등등

*주파수 : 60Hz(50HZ는 주문제작)

*중량 : 2200kg~2800kg

*설치장소 : 옥내, 습기가없는곳

▶▶ 상수변환변압기 & PHASE CONVERSION TRANSFORMER ◀◀

▣ 변압기의 상수 변환 목적

전력은 보통 3상교류로 공급되지만 부하의 종류에 따라 3상으로는 불편하기 때문에 상수 변환을

할 필요가 있다. 예를들면 단상교류 전기철도에 전원에 대한 부하의 불평형을 경갑하기 위해 3상을

2상으로 변환하고 2회로를 하나의 뱅크(bank)의 변압기로 하여 공급하며, 또 전류기기에서는 효율을

좋게 하고 직류의 파형을 개선 하기위해, 3상을 6상, 12상 등으로 변환시킨 다음 정류(rectifier)하는

방법이 다루어 진다. 상수를 변환하는 방법은 3상을 2상으로 변환하는 방법

3상을 6상으로 변환하는 방법이 있고 3상을 6상으로 변환하는 상수변환은 1차측의 3상결선은 ⧍결선이나

Y결선 중 어느 것 이라도 관계가 없으나 2차측은 결선방법에 따라 분류될 수 있다.

▣ 3상의 2상 1상 상수 변환의 정의

단상 변압기 2대를 이용하여 3상을 2상으로 변환시킬 수 있는 결선 방법중의 한 결선인 스코트(scott)

결선 또는 T결선이라 하는 결선은 2상 3선식의 전원이 없어지고 변압기 M은 주좌, 변압기 T는

좌변압기라 하는 결선 방식이 있으며, 이외에 2상을 얻는 방법에는 우드브리지(wood bridge),

메이어(mayer), 역V결선 등이 있다.

▣ 스코트 결선 변압기 (scott connection Transformer)

T1변압기(T좌변압기)의 1차 권선의 √3/2(0.866) 되는 지점에서 탭(tap)을 내고 다른 한단자는

T2변압기(주좌변압기)의 1차 권선 중앙지점에 접속하여 1차측 단자에 평행 3상 전압을 공급하면

2차측에서 평행2상 단상 2분로 전압을 얻게 된다.

▣ UV 변압기 (unbalance phase conversion voltage Transformer)

T1변압기(T좌변압기)의 1차 권선을 V결선하여 평행 3상 전압을 인가하고

T2변압기(주좌변압기)의 2차권선을 역V결선 하여 2상에 1분로 단상 전원을 얻는 변압기

전기로 나 전기히타, 부하시험기, UPS, 초대형빌딩, 운동장조명, 다중 전열등 대전류 부하에

적합한 단상 부하를 쓰고자 하는데 적합한 변압기임.

▣ 사양 (SPECIFICATION)

상수(Number of phase) : 3phase, 1phase

주파수(Rated Frequency) : 50Hz, 60Hz

회로전압(Rated Voltage) : 220/440V

정격용량(Rated Capacity) : ~500KVA

냉각방식(Cooling Method) : Dry-Type

절연등급(Insulation Level) : H종

사용전압 : 110V, 200V, 220V, 380V, 440V, 500V, 600V, 등등...

▶▶ 스코트 결선 변압기 & SCOTT CONNECTION TRANSFORMER (판넬용) ◀◀

모델번호 Model No.	용량 Capacity	dimension(치수m/m)						중량 Weight	비고
모델번호 Model No.	용량 Capacity	W	W1	D	D1	H	∅1	중량 Weight	비고
TR-2P10KVA-60-DS	2P-10KVA	420	370	250	200	400	13	90	TYPE - B
TR-2P15KVA-60-DS	2P-15KVA	420	370	260	210	400	13	160
TR-2P20KVA-60-DS	2P-20KVA	480	430	270	220	500	13	200
TR-2P25KVA-60-DS	2P-25KVA	480	430	280	230	500	13	230
TR-2P30KVA-60-DS	2P-30KVA	540	490	290	240	550	13	270
TR-2P35KVA-60-DS	2P-35KVA	540	490	310	230	550	13	300
TR-2P40KVA-60-DS	2P-40KVA	600	550	330	280	600	13	350
TR-2P45KVA-60-DS	2P-45KVA	600	550	350	300	600	13	380
TR-2P50KVA-60-DS	2P-50KVA	660	610	370	320	650	13	410
TR-2P55KVA-60-DS	2P-55KVA	660	610	390	340	650	13	440
TR-2P60KVA-60-DS	2P-60KVA	720	670	430	380	700	13	480
TR-2P65KVA-60-DS	2P-65KVA	720	670	470	420	700	13	530
TR-2P70KVA-60-DS	2P-70KVA	780	730	510	460	780	13	560
TR-2P80KVA-60-DS	2P-80KVA	780	730	550	500	780	13	600
TR-2P90KVA-60-DS	2P-90KVA	840	790	580	530	800	13	630
TR-2P100KVA-60-DS	2P-100KVA	840	790	600	550	800	13	370
TR-2P200KVA-60-DS	2P-200KVA	900	800	650	550	850	13	720
TR-2P300KVA-60-DS	2P-300KVA	900	800	680	550	850	13	780
TR-2P400KVA-60-DS	2P-400KVA	1000	900	700	550	900	13	920
TR-2P500KVA-60-DS	2P-500KVA	1000	900	730	550	900	13	960
TR-2P600KVA-60-DS	2P-600KVA	1100	950	750	550	980	13	1000

*위 기재 된 규격은 제작과정 및 자재선정에 따라 변경 될 수 있습니다.

▶▶ UV변압기 & UNBALANCE PHASE VOLTAGE TRANSFORMER (판넬용) ◀◀

모델번호 Model No.	용량 Capacity	dimension(치수m/m)						중량 Weight	비고
모델번호 Model No.	용량 Capacity	W	W1	D	D1	H	∅1	중량 Weight	비고
TR-1P10KVA-60-DU	1P-10KVA	420	370	250	200	400	13	90	TYPE - C
TR-1P15KVA-60-DU	1P-15KVA	420	370	260	210	400	13	160
TR-1P20KVA-60-DU	1P-20KVA	480	430	270	220	500	13	200
TR-1P25KVA-60-DU	1P-25KVA	480	430	280	230	500	13	230
TR-1P30KVA-60-DU	1P-30KVA	540	490	290	240	550	13	270
TR-1P35KVA-60-DU	1P-35KVA	540	490	310	230	550	13	300
TR-1P40KVA-60-DU	1P-40KVA	600	550	330	280	600	13	350
TR-1P45KVA-60-DU	1P-45KVA	600	550	350	300	600	13	380
TR-1P50KVA-60-DU	1P-50KVA	660	610	370	320	650	13	410
TR-1P55KVA-60-DU	1P-55KVA	660	610	390	340	650	13	440	TYPE - A
TR-1P60KVA-60-DU	1P-60KVA	720	670	430	380	700	13	480
TR-1P65KVA-60-DU	1P-65KVA	720	670	470	420	700	13	530
TR-1P70KVA-60-DU	1P-70KVA	780	730	510	460	780	13	560
TR-1P80KVA-60-DU	1P-80KVA	780	730	550	500	780	13	600
TR-1P90KVA-60-DU	1P-90KVA	840	790	580	530	800	13	630
TR-1P100KVA-60-DU	1P-100KVA	840	790	600	550	800	13	670
TR-1P200KVA-60-DU	1P-200KVA	900	800	650	550	850	13	720
TR-1P300KVA-60-DU	1P-300KVA	900	800	680	550	850	13	780
TR-1P400KVA-60-DU	1P-400KVA	1000	900	700	550	900	13	920
TR-1P500KVA-60-DU	1P-500KVA	1000	900	730	550	900	13	960
TR-1P600KVA-60-DU	1P-600KVA	1100	950	750	550	980	13	1000

*위 기재 된 규격은 제작과정 및 자재선정에 따라 변경 될 수 있습니다.

◈ 케스형 상수 변환 변압기 & PHASE CONVERSION TRANSFORMER

▶▶ 스코트 결선 변압기 & SCOTT CONNECTION TRANSFORMER (케스형) ◀◀

모델번호 Model No.	용량(VA)	외형치수 (dimension m/m)			중량 (KG)	REMARK (외항 TYPE)
모델번호 Model No.	용량(VA)	W	D	H	중량 (KG)	REMARK (외항 TYPE)
BTR-2P10KVA-60-DS	2P-10KVA	530	450	680	110	TYPE - A
BTR-2P20KVA-60-DS	2P-20KVA	570	500	680	230
BTR-2P30KVA-60-DS	2P-30KVA	570	500	680	290
BTR-2P35KVA-60-DS	2P-35KVA	570	500	780	330
BTR-2P40KVA-60-DS	2P-40KVA	650	500	780	380	TYPE - B
BTR-2P45KVA-60-DS	2P-45KVA	650	500	780	400
BTR-2P50KVA-60-DS	2P-50KVA	700	600	800	450
BTR-2P60KVA-60-DS	2P-60KVA	700	600	800	520
BTR-2P70KVA-60-DS	2P-70KVA	800	700	900	590
BTR-2P80KVA-60-DS	2P-80KVA	800	700	900	650
BTR-2P90KVA-60-DS	2P-90KVA	800	800	900	680
BTR-2P100KVA-60-DS	2P-100KVA	1000	1000	1000	720	TYPE - C
BTR-2P200KVA-60-DS	2P-200KVA	1100	1100	1100	780
BTR-2P300KVA-60-DS	2P-300KVA	1200	1200	1200	850
BTR-2P400KVA-60-DS	2P-400KVA	1300	1300	1300	980
BTR-2P500KVA-60-DS	2P-500KVA	1400	1400	1400	1050
BTR-2P600KVA-60-DS	2P-600KVA	1500	1500	1500	1100

*위 기재 된 규격은 제작과정 및 자재선정에 따라 변경될수 있습니다.

▶▶ UV 변압기 & UNDER VOLTAGE CONNECTION TRANSFORMER (케스형) ◀◀

모델번호 Model No.	용량(VA)	외형치수 (dimension m/m)			중량 (KG)	REMARK (외항 TYPE)
모델번호 Model No.	용량(VA)	W	D	H	중량 (KG)	REMARK (외항 TYPE)
BTR-1P10KVA-60-DU	1P-10KVA	530	450	680	110	TYPE - A
BTR-1P20KVA-60-DU	1P-20KVA	570	500	680	230
BTR-1P30KVA-60-DU	1P-30KVA	570	500	680	290
BTR-1P35KVA-60-DU	1P-35KVA	570	500	780	330
BTR-1P40KVA-60-DU	1P-40KVA	650	500	780	380	TYPE - B
BTR-1P45KVA-60-DU	1P-45KVA	650	500	780	400
BTR-1P50KVA-60-DU	1P-50KVA	700	600	800	450
BTR-1P60KVA-60-DU	1P-60KVA	700	600	800	520
BTR-1P70KVA-60-DU	1P-70KVA	800	700	900	590
BTR-1P80KVA-60-DU	1P-80KVA	800	700	900	650
BTR-1P90KVA-60-DU	1P-90KVA	800	800	900	680
BTR-1P100KVA-60-DU	1P-100KVA	1000	1000	1000	720	TYPE - C
BTR-1P200KVA-60-DU	1P-200KVA	1100	1100	1100	780
BTR-1P300KVA-60-DU	1P-300KVA	1200	1200	1200	850
BTR-1P400KVA-60-DU	1P-400KVA	1300	1300	1300	980
BTR-1P500KVA-60-DU	1P-500KVA	1400	1400	1400	1050
BTR-1P600KVA-60-DU	1P-600KVA	1500	1500	1500	1100

*위 기재 된 규격은 제작과정 및 자재선정에 따라 변경될수 있습니다.
